ارتباط PLC زیمنس مدل S7-1200 با شبکه BACnet از طریق گِیت‌وی

ارسال توسط author-avatar
0

مقدمه

قبل از شروع، لازم است با اصطلاحات زیر آشنا شوید:

Gateway (گِیت‌وی‌)ها امکان برقراری ارتباط بین دو شبکه با پروتکل‌های متفاوت را فراهم می‌کنند.
(Building Automation and Control Networks) BACnet یک پروتکل شبکه است که در اتوماسیون فنی ساختمان‌ها و سیستم‌های BMS استفاده می‌شود.

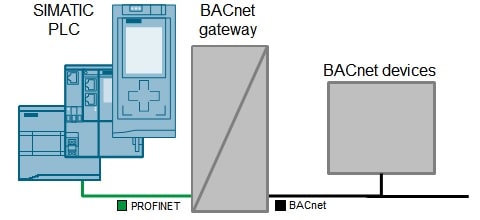

در این پروژه، هدف ایجاد یک ارتباط بین PLC زیمنس (SIMATIC) از طریق رابط PROFINET و یک شبکه BACnet با استفاده از گِیت‌وی است.

در این مثال از یک CPU سری S7-1200 و گِیت‌وی یونیورسال به نام “UGW/micro PROFINET RS232/485” شرکت MBS GmbH استفاده شده است.

در این مثال، خود دستگاه BACnet به‌صورت عملی استفاده نشده است، بلکه با استفاده از وب‌سرور UGW و نرم‌افزار اختیاری «BACeye» از شرکت MBS GmbH ارتباط مورد نظر بررسی شده است.

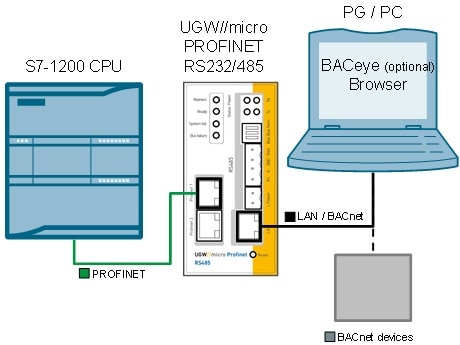

در دیاگرام زیر، اجزای اصلی راهکار برای ارتباط بین CPU سری S7-1200 و گِیت‌وی UGW/micro PROFINET RS232/485 ساخت شرکت MBS GmbH نمایش داده شده است.

* به‌جای CPU سری S7-1200  می توان از تمامی PLCهای خانواده SIMATIC، استفاده کرد.

مزایا

از مزایای ارتباط بین CPU سری S7-1200 و گِیت‌وی UGW میتوان به موارد زیر اشاره کرد:

  • قابلیت سازگاری آسان با سایر اجزای خانواده‌های کنترلر زیمنس
  • تنظیمات ساده در صورت توسعه یا گسترش سیستم
  • عدم نیاز به نرم‌افزارهای پیچیده؛ تنها ابزارهای استاندارد مانند یک ویرایشگر متن ساده کافی است
  • امکان ویرایش مستقیم فایل‌های پیکربندی از طریق وب‌سرور داخلی گِیت‌وی

محدودیت‌ها

  • در صورت اختلاف در مستندات مربوط به BACnet، مستندات شرکت MBS GmbH الویت دارند.
  • این سند جایگزین دفترچهٔ راهنمای گِیت‌وی یونیورسال “UGW/micro PROFINET RS232/485” نمی‌شود.
  • این مثال کاربردی تنها مقدمه‌ای برای ارتباط با BACnet از طریق SIMATIC S7-CPU است. اطلاعات دقیق‌تر در دفترچهٔ راهنمای گِیت‌وی یا از خود شرکت MBS GmbH قابل دریافت است.

دانش مورد نیاز

دانش پایه‌ای از برنامه‌نویسی در STEP 7 (TIA Portal) لازم است.

دانشی ابتدایی دربارهٔ ارتباطات PROFINET و BACnet نیز مورد نیاز است.

اعتبار

این مثال کاربردی برای STEP 7 (TIA Portal) نسخه V15.1 به بالا معتبر است.

برای CPUهای S7-1200 با firmware حداقل V4.1 و برای CPUهای S7-1500 با firmware حداقل V1.7 معتبر است.

برای گِیت‌وی‌های UGW/micro PROFINET RS232 و UGW/micro PROFINET RS485 معتبر است.

برای دریافت فایل های پروژه پیام دهید
