امکانات CPU 1211C مدل 6ES7211-1HE40-0XB0 :
- تغذیه:
این PLC با عنوان DC/DC/RLY ، دارای تغذیه 24 ولت مستقیم (DC) ، ورودی دیجیتال مستقیم(DC) 24 ولت و خروجی دیجیتال رله‌ای می باشد.
- ورودی / خروجی‌ها:
این PLC از نوع کامپکت بوده و امکانات زیر را دارا می باشد:
* 6 ورودی دیجیتال سینک یا سورس
* 4 خروجی دیجیتال رله‌ای (با فرکانس سوئیچینگ 1Hz و حداکثر جریان مجاز 2 آمپر)
* 2 ورودی آنالوگ (0-10 ولت) با رزولوشن 10Bit
* امکان اضافه کردن یک برد توسعه (روی دستگاه)
* امکان اضافه کردن ماژول سیگنال ورودی/خروجی (سمت راست دستگاه) وجود ندارد.
- ماژول ارتباطی:
* دارای یک پورت اترنت(پروفینت) باسرعت 10/100 Mb/s
* قابلیت اضافه کردن تا 3 ماژول ارتباطی (سمت چپ دستگاه)
- امکانات نرم افزاری:
این PLC توسط کابل شبکه LAN معمولی قابلیت مونیتورینگ و برنامه نویسی دارد.
پی ال سی های سری 1200 زیمنس با نرم افزار TIA (تیاپورتال) برنامه نویسی و مانیتورینگ می شود.برنامه نویسی این PLCها توسط زبان های برنامه نویسی نردبانی (LAD)، توابع بلوک دیگرام (FBD) قابل انجام است.
مدل های 6ES7211-1BE40-0XB0 و 6ES7211-1AE40-0XB0 و 6ES7211-1HE40-0XB0 چه تفاوتهایی دارند؟
در جدول زیر به تفاوت مدلهای مختلف سری 1211C اشاره می گردد:
| امکانات مشترک سری CPU 1211C :
* امکان اضافه کردن یک برد توسعه (روی دستگاه) * امکان اضافه کردن ماژول سیگنال ورودی/خروجی (سمت راست دستگاه) وجود ندارد. * دارای یک پورت اترنت(پروفینت) باسرعت 10/100 Mb/s * قابلیت اضافه کردن تا 3 ماژول ارتباطی (سمت چپ دستگاه) *این PLC توسط کابل شبکه LAN معمولی قابلیت مونیتورینگ و برنامه نویسی دارد. *برنامه نویسی و مانیتورینگ با نرم افزار TIA (تیاپورتال) *زبان های برنامه نویسی نردبانی (LAD)، بلوک توابع (FBD) |
||
| کدفنی: 6ES7211-1BE40-0XB0 | کدفنی: 6ES7211-1AE40-0XB0 | کدفنی: 6ES7211-1HE40-0XB0 |
|---|---|---|
| AC/DC/Rel :
تغذیه 220 ولت (AC) ورودی دیجیتال 24 ولت (DC) خروجی دیجیتال رله‌ای (Rel) |
DC/DC/DC :
تغذیه 24 ولت (DC) ورودی دیجیتال 24 ولت (DC) خروجی ترانزیستوری 24 ولت (DC) |
DC/DC/Rel :
تغذیه 24 ولت (DC) ورودی دیجیتال 24 ولت (DC) خروجی دیجیتال رله‌ای (Rel) |
| بیشترین فرکانس قطع و وصل خروجی دیجیتال:
1 Hz |
بیشترین فرکانس قطع و وصل خروجی دیجیتال:
100 KHz |
بیشترین فرکانس قطع و وصل خروجی دیجیتال:
1 Hz |
| رله‌ای | نوع خروجی : Solid state – MOSFET (sourcing) | رله‌ای |
| تعداد خروجی دیجیتال فرکانس بالا:
0 (با سیگنال برد DO قابل جبران است) |
تعداد خروجی دیجیتال فرکانس بالا:
4 |
تعداد خروجی دیجیتال فرکانس بالا:
0 (با سیگنال برد DO قابل جبران است) |
| بیشترین جریان خروجی قابل تحمل :
2.0 A |
بیشترین جریان خروجی :
0.5 A |
بیشترین جریان خروجی قابل تحمل :
2.0 A |
پی ال سی 6ES7211-1HE40-0XB0 چه نواحی حافظه‌ای دارد؟
کارت حافظه CPUهای زیمنس برای توسعه Load memory به کار میروند و برای توسعه محل ذخیره برنامه نهایی (کد، دیتا بلاک، سخت‌افزار، تنظیمات…) مورد استفاده قرار می گیرند.
| عنوان | نقش | مقدار | |
|---|---|---|---|
| حافظه کاربری
|
Work | محل اجرای برنامه در زمان Run | 75 کیلوبایت |
| Load | محل ذخیره برنامه نهایی (کد، دیتا بلاک، سخت‌افزار، تنظیمات…) | 1 مگابایت ، قابل افزایش با استفاده از کارت حافظه SD | |
| Retentive | نگهداری داده‌ها حتی بعد از قطع برق | 14 کیلوبایت | |

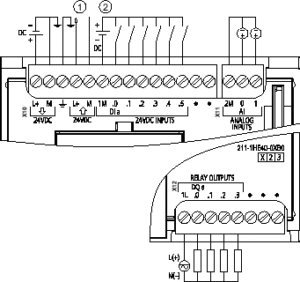

سیم بندی پی ال سی 6ES7211-1HE40-0XB0 به چه صورتی هست؟
برای افزایش ایمنی در برابر نویز، ترمینال M را حتی در صورتی که از منبع تغذیه سنسور استفاده نمی‌کنید، به زمین شاسی متصل کنید.
برای ورودی‌های Source (سورس)، اتصال “+” را به “M” برقرار کنید.
نکته ۱: کانکتورهای X11 باید طلاکاری‌شده باشند.
پی ال سی 6ES7211-1HE40-0XB0 زیمنس چه کارت حافظه SDدارند؟
|
کارت حافظه سیماتیک
|
کد سفارش
|
|---|---|
پی ال سی 6ES7211-1HE40-0XB0 را چطور با سروو موتور ارتباط بدهیم؟
برای کنترل سروو موتور باید از سروو درایو استفاده کرد. ارتباط این پی ال سی با سروو درایو می تواند از دو طریق انجام گیرد: 1- پورت پروفینت (شبکه) 2-استفاده از پالس های دیجیتال
1- پورت پروفینت (شبکه):
در این نوع ارتباط فرمان کنترل و فیدبک آن تحت شبکه به سروو درایو ارسال و دریافت می گردد. بنابراین پیچیدگی این روش بیشتر پیچیدگی تنظیمات شبکه است.
2-استفاده از پالس های دیجیتال:
در این روش باید از سیگنال برد خروجی دیجیتال برای ارسال فرمان پالس سرعت بالا (Pulse Train Output-PTO) استفاده کرد. برای دریافت پالس فیدبک از درایو از 6 ورودی دیجیتال سرعت بالا (HSC : High Speed Counter) با سرعت 100 کیلوهرتز موجود ورودی‌های (Ia.0 to Ia.5) استفاده کرد.
چطور انکودر را به ورودی پی ال سی 6ES7211-1HE40-0XB0 متصل کنیم؟
برای اتصال انکودر باید از 6 ورودی دیجیتال سرعت بالا(Ia.0 to Ia.5) استفاده کرد. باید توجه داشت سرعت نمونه برداری از ورودی‌های سرعت بالا (HSC : High Speed Counter) 100 کیلوهرتز می باشد.
خروجی سنسور روی CPU را به چند ورودی یا سنسور میتوان وصل کرد؟
همه CPUهای سری 1200 زیمنس دارای خروجی 24 ولت DC هستند که جریان خروجی حداکثر می تواند 300 میلی آمپر باشد. بنابراین تعداد سنسور ها و ورودی/خروجی به جمع میزان جریان همه مصرف کننده ها می باشد که حداکثر می تواند 300 میلی آمپر باشد. (در نظر داشته باشید که جریان مصرفی در هر ورودی دیجیتال با ولتاژ 24 ولت 4mA، DC می باشد)
بیشترین جریان خروجی دیجیتال در پی ال سی 6ES7211-1HE40-0XB0 چند آمپر است؟
با توجه به رله ای بودن خروجی دیجیتال این CPU، بیشترین جریان خروجی مجاز 2 آمپر می باشد.
پی ال سی 6ES7211-1HE40-0XB0 چقدر قابل توسعه است؟
* امکان اضافه کردن یک برد توسعه (روی دستگاه)
* امکان اضافه کردن ماژول سیگنال ورودی/خروجی (سمت راست دستگاه) وجود ندارد.
* دارای یک پورت اترنت(پروفینت) باسرعت 10/100 Mb/s
* قابلیت اضافه کردن تا 3 ماژول ارتباطی (سمت چپ دستگاه)
نتیجه گیری: این پردازنده در نگاه اول غیرقابل توسعه است ولی از طریق سیگنال برد و همچنین ورودی/خروجی های تحت شبکه (پروفینت، پروفیباس، مدباس و…) قابل توسعه است.
✅ جمع‌بندی و دلایل انتخاب PLC زیمنس S7-1200 مدل CPU 1211C DC/DC/RLY
در مجموع، این مدل یکی از بهترین گزینه‌ها برای پروژه‌های کنترل و اتوماسیون کوچک تا متوسط است. ترکیب قیمت مناسب، پایداری بالا، قابلیت شبکه‌سازی با PROFINET و امکان توسعه با ماژول‌های افزونه باعث شده تا در بسیاری از خطوط تولید و تابلوهای صنعتی استفاده شود.
اگر به دنبال یک کنترلر قابل‌اعتماد، با عمر طولانی و پشتیبانی فنی قوی هستید، انتخاب این مدل از سری S7-1200 بهترین گزینه است.
در فروشگاه Controlla.ir، این کالا با شرایط زیر ارائه می‌شود:
-
🔹 کالای اورجینال و پلمپ‌شده زیمنس آلمان
-
🔹 پشتوانه موجودی قوی و تحویل فوری در سراسر کشور
-
🔹 یک سال گارانتی اصالت و سلامت کالا
-
🔹 مشاوره تخصصی قبل از خرید و پشتیبانی پس از فروش
بنابراین، اگر به دنبال خرید مطمئن و سریع PLC زیمنس S7-1200 هستید، همین حالا می‌توانید سفارش خود را ثبت کنید و از خدمات ویژه‌ی Controlla بهره‌مند شوید.
همین الان سفارش دهید 👇 :
مشخصات کلی
| Technical data | CPU 1211C AC/DC/Relay |
CPU 1211C DC/DC/Relay |
CPU 1211C DC/DC/DC |
|---|---|---|---|
| کد سفارش | 6ES7211-1BE40-0XB0 | 6ES7211-1HE40-0XB0 | 6ES7211-1AE40-0XB0 |
| ابعاد W x H x D (mm) | 90 x 100 x 75 | ||
| وزن | 420 grams | 380 grams | 370 grams |
| اتلاف توان | 10 W | 8 W | |
امکانات CPU
| Technical data | Description | |
|---|---|---|
| User memory
(Refer to "General technical specifications", "Internal CPU memory retention".) |
Work | 75 Kbytes |
| Load | 1 Mbyte internal, expandable up to SD card size | |
| Retentive | 14 Kbytes | |
| Onboard digital I/O | 6 inputs/4 outputs | |
| Onboard analog I/O | 2 inputs | |
| Process image size | 1024 bytes of inputs (I) /1024 bytes of outputs (Q) | |
| Bit memory (M) | 4096 bytes | |
| Temporary (local) memory |
|
|
| Signal modules expansion | none | |
| SB, CB, BB expansion | 1 max. | |
| Communication module expansion | 3 CMs max. | |
| High-speed counters | Up to 6 configured to use any built-in or SB inputs. Refer to "Hardware input pin assignment" for CPU 1211C: HSC default address assignments.
100/180 kHz (Ia.0 to Ia.5) |
|
| Pulse outputs2 | Up to 4 configured to use any built-in or SB outputs
100 kHz (Qa.0 to Qa.3) |
|
| Pulse catch inputs | 6 | |
| Time delay interrupts | 4 total with 1 ms resolution | |
| Cyclic interrupts | 4 total with 1 ms resolution | |
| Edge interrupts | 6 rising and 6 falling (10 and 10 with optional signal board) | |
| Memory card | SIMATIC memory card (optional) | |
| Real time clock accuracy | +/- 60 seconds/month | |
| Real time clock retention time | 20 days typ./12 days min. at 40 °C (maintenance-free Super Capacitor) | |
1 سرعت پایین‌تر زمانی قابل اجرا است که HSC برای حالت عملکرد مربعی پیکربندی شده باشد.
2 برای مدلهای CPU با خروجی رله، برای استفاده از خروجی‌های پالس باید یک برد سیگنال دیجیتال (SB) نصب کنید.
ورودی دیجیتال
| Technical data | CPU 1211C AC/DC/Relay, DC/DC/Relay, and DC/DC/DC |
|---|---|
| High speed inputs | |
| Number of inputs | 6 |
| Type | Sink/Source (IEC Type 1 sink) |
| Rated voltage | 24 V DC at 6 mA, nominal |
| Continuous permissible voltage | 30 V DC, max. at 8 mA, max. |
| Surge voltage | 35 V DC for 0.5 sec. |
| Logic 1 signal (min.) | 15 V DC at 2.5 mA |
| Logic 0 signal (max.) | 5 V DC at 1 mA |
| Isolation (field side to logic) | 707 V DC (type test) |
| Isolation groups | 1 |
| Filter times | us settings: 0.1, 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, 10.0, 12.8, 20.0
ms settings: 0.05, 0.1, 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, 10.0, 12.8, 20.0 |
| HSC clock input rates (max.) (Logic 1 Level = 15 to 26 V DC) |
100/80 kHz (Ia.0 to Ia.5) |
| Number of inputs on simultaneously | 6 at 60 °C horizontal, 50 °C vertical |
| Cable length (meters) | 500 m shielded, 300 m unshielded, 50 m shielded for HSC inputs |
خروجی دیجیتال
| Technical data | CPU 1211C AC/DC/Relay and CPU 1211C DC/DC/Relay | CPU 1211C DC/DC/DC |
|---|---|---|
| Number of outputs | 4 | |
| Type | Relay, mechanical | Solid state - MOSFET (sourcing) |
| Voltage range | 5 to 30 V DC or 5 to 250 V AC | 20.4 to 28.8 V DC |
| Logic 1 signal at max. current | -- | 20 V DC min. |
| Logic 0 signal with 10 KΩ load | -- | 0.1 V DC max. |
| Current (max.) | 2.0 A | 0.5 A |
| Lamp load | 30 W DC / 200 W AC | 5 W |
| ON state resistance | 0.2 Ω max. when new | 0.6 Ω max. |
| Leakage current per point | -- | 10 μA max. |
| Surge current | 7 A with contacts closed | 8 A for 100 ms max. |
| Overload protection | No | |
| Isolation (field side to logic) | 1500 V AC (coil to contact)None (coil to logic) |
707 V DC (type test) |
| Isolation groups | 1 | |
| Inductive clamp voltage | -- | L+ minus 48 V DC, 1 W dissipation |
| Maximum relay switching frequency | 1 Hz | -- |
| Switching delay (Qa.0 to Qa.3) | 10 ms max. | 1.0 μs max., off to on 3.0 μs max., on to off |
| Pulse Train Output rate | Not recommended 1 | 100 kHz (Qa.0 to Qa.3)2, 2 Hz min. |
| Lifetime mechanical (no load) | 10,000,000 open/close cycles | -- |
| Lifetime contacts at rated load | 100,000 open/close cycles | -- |
| Behavior on RUN to STOP | Last value or substitute value (default value 0) | |
| Control of a digital input | Yes | |
| Parallel outputs for redundant load control | Yes (with same common) | |
| Parallel outputs for increased load | No | |
| Number of outputs on simultaneously | 4 at 60 °C horizontal, 50 °C vertical | |
| Cable length (meters) | 500 m shielded, 150 m unshielded |
|
1 برای مدلهای CPU با خروجی رله، برای استفاده از خروجی‌های پالس باید یک برد سیگنال دیجیتال (SB) نصب کنید.
2 بسته به گیرنده پالس و کابل شما، یک مقاومت بار اضافی (حداقل 10٪ از جریان نامی) می‌تواند کیفیت سیگنال پالس و مصونیت در برابر نویز را بهبود بخشد.
ورودی آنالوگ
| Technical data | Description |
|---|---|
| Number of inputs | 2 |
| Type | Voltage (single-ended) |
| Full-scale range | 0 to 10 V |
| Full-scale range (data word) | 0 to 27648 |
| Overshoot range | 10.001 to 11.759 V |
| Overshoot range (data word) | 27649 to 32511 |
| Overflow range | 11.760 to 11.852 V |
| Overflow range (data word) | 32512 to 32767 |
| Resolution | 10 bits |
| Maximum withstand voltage | 35 V DC |
| Smoothing | None, Weak, Medium, or Strong
See the table for Step response (ms) for the analog inputs of the CPU. |
| Noise rejection | 10, 50, or 60 Hz |
| Impedance | ≥100 KΩ |
| Isolation (field side to logic) | None |
| Accuracy (25 °C / -20 to 60 °C) | 3.0% / 3.5% of full-scale |
| Cable length (meters) | 100 m, shielded twisted pair |
عملکرد
| Type of instruction | Execution speed | ||
|---|---|---|---|
| Direct addressing (I, Q and M) | DB accesses | ||
| Boolean | 0.08 μs/instruction | ||
| Move | Move_Bool | 0.3 μs/instruction | 1.17 μs/instruction |
| Move_Word | 0.137 μs/instruction | 1.0 μs/instruction | |
| Move_Real | 0.72 μs/instruction | 1.0 μs/instruction | |
| Real Math | Add Real | 1.48 μs/instruction | 1.78 μs/instruction |
| Note | ||
|---|---|---|
| متغیرهای زیادی بر زمان‌های اندازه‌گیری شده تأثیر می‌گذارند. زمان‌های عملکرد فوق برای سریع‌ترین دستورالعمل‌ها در این دسته و برنامه‌های بدون خطا است.
|
||
تایمرها، شمارنده‌ها و بلوک‌های پشتیبانی شده توسط CPU 1211C
| Element | Description | |
|---|---|---|
| Blocks | Type | OB, FB, FC, DB |
| Size | Up to the size of work memory | |
| Address range for FBs, FCs, and DBs | FB and FC: 1 to 65535 (such as FB 1 to FB 65535)
DB: 1 to 59999 |
|
| Nesting depth | 16 from the program cycle or startup OB
6 from any interrupt event OB1 |
|
| Monitoring | Status of 2 code blocks can be monitored simultaneously | |
| OBs | Program cycle | Multiple |
| Startup | Multiple | |
| Time-delay interrupt | 4 (1 per event) | |
| Cyclic interrupts | 4 (1 per event) | |
| Hardware interrupts | 50 (1 per event) | |
| Time error interrupts | 1 | |
| Diagnostic error interrupts | 1 | |
| Pull or plug of modules | 1 | |
| Rack or station failure | 1 | |
| Time of day | Multiple | |
| Status | 1 | |
| Update | 1 | |
| Profile | 1 | |
| MC-Interpolator | 1 | |
| MC-Servo | 1 | |
| MC-PreServo | 1 | |
| MC-PostServo | 1 | |
| Timers | Type | IEC |
| Quantity | Limited only by memory size | |
| Storage | Structure in DB, 16 bytes per timer | |
| Counters | Type | IEC |
| Quantity | Limited only by memory size | |
| Storage | Structure in DB, size dependent upon count type
|
|
1 برنامه‌های ایمنی از دو سطح تودرتو استفاده می‌کنند. بنابراین، برنامه کاربر در برنامه‌های ایمنی عمق تودرتوی چهار دارد.
امکانات ارتباطی
| Technical data | Description | |
|---|---|---|
| Number of ports | 1 | |
| Type | Ethernet | |
| HMI device | 4 | |
| Programming device (PG) | 1 | |
| Connections | 34 reserved, 68 max. | |
| Data rates | 10/100 Mb/s | |
| Isolation (external signal to logic) | Transformer isolated, 1500 V AC (type test)1 | |
| Cable type | CAT5e shielded | |
| Interfaces | ||
| Number of PROFINET interfaces | 1 | |
| Number of interfaces PROFIBUS | 0 | |
| Interface | ||
| Interface Hardware | ||
| Number of ports | 1 | |
| Integrated switch | No | |
| RJ-45 (Ethernet) | Yes; X1 | |
| Protocols | ||
| PROFINET IO controller | Yes | |
| PROFINET IO device | Yes | |
| SIMATIC communication | Yes | |
| Open IE communication | Yes | |
| Web server | Yes | |
| Media redundancy | No | |
| PROFINET IO controller | ||
| Services | ||
| PG/OP communication | Yes | |
| S7 routing | Yes | |
| Isochronous mode | No | |
| Open IE communication | Yes | |
| IRT | No | |
| MRP | No | |
| PROFIenergy | Yes. The S7-1200 CPU only supports the PROFIenergy entity (with I-device functionality). | |
| Prioritized startup | Yes (max. 16 PROFINET devices) | |
| Number of connectable I/O devices max. | 16 | |
| Number of IO devices that you can connect for RT, max. | 16 | |
| Of which are in line, max. | 16 | |
| Number of IO devices that can be activated/ deactivated simultaneously, max. | 8 | |
| Update times | The minimum value of the update time also depends on the communication component set for PROFINET IO, on the number of IO devices, and the quantity of configured user data. | |
| With RT | ||
| Send clock of 1 ms | 1 ms to 512 ms | |
| PROFINET IO device | ||
| Services | ||
| PG/OP communication | Yes | |
| S7 routing | Yes | |
| Isochronous mode | No | |
| Open IE communication | Yes | |
| IRT, supported | No | |
| MRP, supported | No | |
| PROFIenergy | Yes | |
| Shared device | Yes | |
| Number of IO controllers with shared device, max. | 2 | |
| SIMATIC communication | ||
| S7 communication, as server | Yes | |
| S7 communication, as client | Yes | |
| User data per job, max. | See online help (S7 communication, user data size) | |
| Open IE communication | ||
| TCP/IP: | Yes | |
| Data length, max. | 8 KB | |
| Several passive connections per port, supported | Yes | |
| ISO-on-TCP (RFC1006): | Yes | |
| Data length, max. | 8 KB | |
| UDP | Yes | |
| Data length, max. | 2048 bytes | |
| DHCP | No | |
| SNMP | Yes | |
| DCP | Yes | |
| LLDP | Yes | |
1 ایزولاسیون پورت اترنت برای محدود کردن خطر در هنگام خطاهای کوتاه‌مدت شبکه در برابر ولتاژهای خطرناک طراحی شده است. این ایزولاسیون با الزامات ایمنی برای ایزولاسیون ولتاژ خط AC معمول مطابقت ندارد.
| وزن | 385 کیلوگرم |
|---|---|
| ابعاد | 90 × 75 × 100 سانتیمتر |
دیدگاهها
حذف فیلترهاهیچ دیدگاهی برای این محصول نوشته نشده است.
