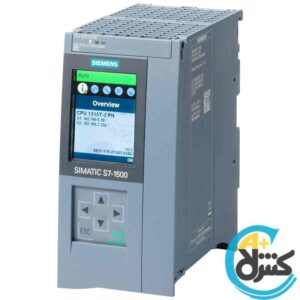

CPU زیمنس مدل CPU 1515T-2 PN از سری SIMATIC S7-1500 با کد فنی 6ES7515-2TN03-0AB0

معرفی کلی CPU زیمنس 6ES7515-2TN03-0AB0

پردازنده مرکزی CPU 1515T-2 PN با کد فنی 6ES7515-2TN03-0AB0 از خانواده SIMATIC S7-1500 زیمنس، یک Technology CPU قدرتمند و نسل جدید است که بر پایه سخت‌افزار FS05 و فریم‌ویر V4.1 طراحی شده است. این CPU با تمرکز ویژه بر کنترل حرکت پیشرفته (Motion Control)، مجهز به دو رابط PROFINET مستقل، حافظه برنامه 1.5 مگابایت، حافظه داده 4.5 مگابایت و پردازش فوق‌سریع 6 نانوثانیه می‌باشد. قابلیت‌های منحصربه‌فردی نظیر منابع Extended Motion Control، سینماتیک تا 4 محور درون‌یابی، Isochronous Mode با دقت 375 میکروثانیه، OPC UA Server با متدهای پیشرفته و امنیت Aes256، وب سرور با Web API، و امنیت سایبری با Secure Boot، آن را به قلب تپنده پیچیده‌ترین ماشین‌آلات تولیدی، خطوط بسته‌بندی، سیستم‌های CNC و رباتیک تبدیل کرده است.

مشخصات فنی پردازنده PLC زیمنس CPU 1515T-2 PN سری S7-1500 با کد فنی 6ES7515-2TN03-0AB0

• نوع تجهیز:
• Programmable Logic Controller CPU
• مدل:
• CPU 1515T-2 PN (Technology CPU)
• ولتاژ تغذیه:
• 24V DC
• محدوده ولتاژ مجاز:
• 19.2 تا 28.8 ولت DC
• محافظت در برابر پلاریته معکوس:
• دارد
• تغذیه پشتیبان:
• ذخیره انرژی برای 5 میلی‌ثانیه در قطع برق

حافظه پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

• حافظه برنامه:
• 1.5 MB
• حافظه داده:
• 4.5 MB
• حافظه Load:
• قابل ارتقاء تا 32 GB با کارت حافظه SIMATIC Memory Card
• حافظه Retentive:
• 472 KB (در مجموع برای داده‌های محوری، DBها، تایمرها، شمارنده‌ها و مرکرها)
• حافظه Retentive توسعه یافته:
• تا 4.5 MB (با منبع تغذیه 60 وات DC HF)

عملکرد پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

• سرعت اجرای دستور بیت:
• 6 ns
• سرعت اجرای دستور Word:
• 7 ns
• سرعت محاسبات Fixed Point:
• 9 ns
• سرعت محاسبات Floating Point:
• 37 ns
• تعداد بلوک‌های برنامه:
• 8000 بلوک (OB, FB, FC, DB و UDT)
• حداکثر اندازه DB:
• 4.5 MB (با آدرس‌دهی بهینه‌شده)، 64 KB برای آدرس‌دهی مطلق
• حداکثر اندازه FB/FC/OB:
• 1 MB

رابط‌های ارتباطی پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

• پورت X1 (سوئیچ دو پورته RJ45):
• کاربرد:
• شبکه اصلی PROFINET با عملکرد بالا
• افزونگی و همگام‌سازی
• پروتکل‌ها:
• PROFINET IO Controller/Device
• IRT
• MRP
• MRPD
• DFP
• Isochronous Mode
• Prioritized Startup
• حداکثر تجهیزات:
• 256 دستگاه (تا 64 با IRT)
• Isochronous Mode با حداقل سیکل OB 6x:
• 375 میکروثانیه (توزیع‌شده) و 1 میلی‌ثانیه (مرکزی)
• پشتیبانی از H-Sync Forwarding و Media Redundancy
• پورت X2 (تک پورت RJ45):
• کاربرد:
• شبکه جانبی
• اتصال به HMI یا سطح مدیریت
• پروتکل‌ها:
• PROFINET IO Controller/Device (RT)
• PROFIenergy
• Shared Device
• حداکثر تجهیزات:
• 32 دستگاه
• پشتیبانی از PROFINET Security Class 1 و تعویض تجهیزات در حین کار (Partner Ports)

قابلیت‌های شبکه پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

• حداکثر تعداد اتصال:
• 256 (از طریق رابط‌های یکپارچه و CM/CPها)
• اتصالات از طریق رابط‌های داخلی:
• 128
• اتصالات رزرو شده برای ES/HMI/Web:
• 10
• حداکثر مسیرهای روتینگ S7:
• 16
• حداکثر سیستم‌های Distributed IO:
• 64
• حداکثر ماژول‌های I/O:
• 8192
• حداکثر IO Controller:
• 2 عدد داخلی (X1 و X2)، تا 8 عدد از طریق CM/CP

پروتکل‌های ارتباطی پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

PROFINET (با Dynamic Frame Packing)، IRT، MRP، MRPD

TCP/IP، ISO-on-TCP، UDP (مولتی‌کست تا 118 مدار)

MODBUS TCP

SNMP، LLDP، DHCP، DNS

PG/OP Communication با رمزنگاری TLS V1.3

Data Record Routing

OPC UA پیشرفته

OPC UA Server (نیازمند لایسنس “Medium”):

دسترسی به داده (Read، Write، Subscribe)، فراخوانی متد (Method Call) با 1000 متد (50 کار هم‌زمان ناهمگام)، Alarms & Conditions، فضای آدرس سفارشی، کنترل دسترسی مبتنی بر نقش

48 نشست هم‌زمان، 50 اشتراک در هر نشست

100,000 متغیر قابل دسترس، 20,000 نود قابل ثبت

امنیت پیشرفته: سیاست‌های امنیتی تا Aes256Sha256RsaPss، احراز هویت کاربر و برنامه، مدیریت گواهی GDS

حداقل فاصله نمونه‌برداری و انتشار: 100 میلی‌ثانیه

تعداد متغیرهای قابل مانیتورینگ: 4000 (در فواصل 1 ثانیه)

رابط‌های سرور: 10 از هر نوع مشخصه و 20 از نوع فضای نام مرجع

گره‌های سفارشی: 30,000

200 آلارم برنامه و 100 آلارم تشخیص سیستم از طریق OPC UA

OPC UA Client (Data Access، Method Call):

10 اتصال هم‌زمان، 2000 نود پیشنهادی، 5000 نود قابل ثبت

وب سرور و Web API

دسترسی HTTP و HTTPS با صفحات استاندارد و سفارشی

Web API: 100 نشست هم‌زمان، 4 فراخوان HTTP هم‌زمان، بدنه درخواست تا 131,072 بایت

فناوری Motion Control و سینماتیک پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

CPU 1515T-2 PN به عنوان یک Technology CPU، قدرت کنترل حرکت را با منابع پیشرفته ارائه می‌دهد:

• منابع Motion Control استاندارد: 2400
• منابع Extended Motion Control: 120

منابع مورد نیاز برای هر تابع:

• محور سرعت: 40
• محور موقعیت‌یابی: 80
• محور سنکرون: 160
• انکودر خارجی: 80
• خروجی بادامک (Output Cam): 20
• مسیر بادامک (Cam Track): 160
• پروب (Probe): 40
• منابع Extended:
• بادامک (1000 نقطه/50 قطعه): 2
• بادامک (10,000 نقطه/50 قطعه): 20
• بادامک (50 نقطه/600 قطعه): 2
• بادامک (50 نقطه/6000 قطعه): 20
• مجموعه سینماتیک: 30
• مفسر (Interpreter): 60
• پروکسی محور پیشرو: 3

سینماتیک:

• پشتیبانی از سینماتیک تا 4 محور درون‌یابی (حداکثر 3D + orientation)
• فاقد سینماتیک 5 محور یا بیشتر، سینماتیک تعریف‌شده توسط کاربر و SIMATIC Safe Kinematics
• تعداد محورهای موقعیت‌یابی:
• 11 محور در سیکل 4 میلی‌ثانیه
• 20 محور در سیکل 8 میلی‌ثانیه

دیگر توابع تکنولوژیک:

• PID Compact، PID 3Step، PID Temp (با بهینه‌سازی خودکار)
• شمارنده سرعت بالا (High-speed Counter)
• Isochronous Mode پیشرفته:
• حداقل سیکل OB 6x: 375 میکروثانیه (توزیع‌شده) و 1 میلی‌ثانیه (مرکزی)
• همگام‌سازی دقیق برای کاربردهای Motion Control

امنیت صنعتی پردازنده PLC زیمنس 1515T-2 PN با کد فنی 6ES7515-2TN03-0AB0

• Secure Boot
• Signed Firmware Update
• حذف امن داده‌ها (Safely Removing Data)
• PROFINET Security Class 1
• رمزنگاری ارتباط PG/OP با TLS V1.3
• محافظت از دانش فنی (Know-how Protection)
• Copy Protection و Block Protection
• سطوح حفاظتی: Write Protection، Read/Write Protection، Complete Protection
• مدیریت کاربری متمرکز (100 کاربر، 100 گروه، 50 نقش)
• رمز عبور برای نمایشگر

امکانات مهندسی و عیب‌یابی پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

پیکربندی با:

• STEP 7 TIA Portal V21 (FW V4.1) / V18 (FW V3.0) یا بالاتر
• (در نسخه‌های قدیمی‌تر TIA Portal به‌عنوان 6ES7515-2TM01-0AB0 قابل استفاده است)

زبان‌های برنامه‌نویسی:

• LAD
• FBD
• STL
• SCL
• CFC
• GRAPH

ابزارهای تست و تحلیل:

• Team Engineering (حداکثر 8 سیستم مهندسی هم‌زمان)
• Profiling (تحلیل عملکرد)
• Status/Control متغیرها (200 وضعیت، 200 کنترل در هر کار)
• Forcing (200 متغیر)
• بافر تشخیص با 3200 رکورد (500 رکورد مقاوم در برابر قطع برق)
• 4 Trace با حافظه 512 KB
• SysLog (ثبت وقایع سیستم)
• نقاط شکست برنامه (8 عدد)

مدیریت پیام‌ها:

• 64 ایستگاه لاگین، 500 اشتراک، 8000 تگ
• 10,000 پیام قابل تنظیم (Program Alarms)، 10,000 پیام قابل بارگذاری در RUN
• 1000 آلارم برنامه فعال، 200 آلارم تشخیص سیستم، 160 آلارم Motion Technology Objects

شرایط محیطی پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

• دمای عملکرد:
• نصب افقی:
• 30- تا 60+ درجه سانتی‌گراد (نمایشگر در 50 درجه خاموش می‌شود)
• نصب عمودی:
• 30- تا 40+ درجه سانتی‌گراد (نمایشگر در 40 درجه خاموش می‌شود)
• دمای نگهداری/حمل و نقل:
• 40- تا 70+ درجه سانتی‌گراد
• حداکثر ارتفاع نصب:
• 5000 متر از سطح دریا (محدودیت‌ها برای ارتفاع > 2000 متر)
• درجه حفاظت:
• IP20

مشخصات مکانیکی پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

• عرض:
• 70 میلی‌متر
• ارتفاع:
• 147 میلی‌متر
• عمق:
• 129 میلی‌متر
• وزن:
• 456 گرم
• صفحه نمایش:
• 6.1 سانتی‌متر رنگی با 8 کلید و 2 دکمه مد
• کشور سازنده:
• آلمان

کاربردهای صنعتی پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

CPU 1515T-2 PN با قابلیت‌های فوق‌العاده Motion Control، سینماتیک و دقت همگام‌سازی، گزینه‌ای استراتژیک برای کاربردهای زیر است:

• ماشین‌آلات CNC، برش لیزری و واترجت
• سیستم‌های رباتیک با درون‌یابی چند محوره (Pick & Place، جوشکاری)
• خطوط بسته‌بندی و پرکنی پرسرعت
• ماشین‌آلات چاپ و کنورتینگ
• پرس‌های سروو با پروفیل‌های حرکتی پیچیده
• کاربردهای نیازمند Cam و سینماتیک هماهنگ
• سیستم‌های تولید هوشمند با نیاز به OPC UA و ارتباطات IT

مزایای کلیدی پردازنده PLC زیمنس CPU 1515T-2 PN سری S7-1500 با کد فنی 6ES7515-2TN03-0AB0

• پردازش فوق‌سریع 6 ns و حافظه برنامه 1.5 MB / داده 4.5 MB
• قابلیت‌های Technology پیشرفته: 2400 منبع استاندارد + 120 منبع Extended Motion Control
• سینماتیک تا 4 محور درون‌یابی (3D + orientation) و مفسر حرکتی
• Isochronous Mode با دقت 375 میکروثانیه و پشتیبانی از DFP و MRPD
• دو رابط PROFINET مجزا (X1 با IRT/MRPD، X2 با RT و Security Class 1)
• OPC UA Server با 48 نشست، 1000 متد و Alarms & Conditions
• امنیت سایبری پیشرفته: Secure Boot، Signed Firmware، مدیریت کاربر متمرکز
• وب سرور با Web API (100 نشست) و پشتیبانی از HTTPS
• ابزارهای مهندسی و عیب‌یابی حرفه‌ای: Profiling، SysLog، Team Engineering 8 کاربره
• طراحی جمع‌وجور 70 میلی‌متری، مصرف کم 3.6 وات و بازه دمایی گسترده (30- تا 60 درجه)

جمع‌بندی نکات پردازنده PLC زیمنس 1515T-2 PNبا کد فنی 6ES7515-2TN03-0AB0

CPU زیمنس SIMATIC S7-1500 مدل CPU 1515T-2 PN با کد فنی 6ES7515-2TN03-0AB0، یک Technology CPU بی‌نظیر از نسل جدید است که با قدرت پردازشی فوق‌سریع، حافظه فراوان، قابلیت‌های Motion Control پیشرفته شامل سینماتیک و منابع Extended، و ارتباطات امن OPC UA، برای پیچیده‌ترین وظایف کنترلی و حرکتی در ماشین‌آلات مدرن طراحی شده است. این CPU انتخابی ایده‌آل برای تحقق دقت، سرعت و انعطاف‌پذیری در قلب Industry 4.0 می‌باشد.
